Фрезерний горизонтальний верстат по металу JET JHM-1253

Фрезерний горизонтальний верстат по металу JET JHM-1253

Робочі параметри
Відстань від центру столу до вертикальної направляючої колони, 215-470
Макс. кут повороту столу, град ±45°
Число швидкостей столу, шт 18 років
Напруга, 400
Довжина, мм 2294
Прискорена подача по осях X, Y, Z, мм/хв. 2300 / 2300 / 770
Ширина, мм 1770 рік
Ширина Т-подібного паза столу, мм (3)18x70
Діаметр отвору шпинделя, мм 29
Висота, мм 1610 рік
Розмір столу, мм 1325x320
Діаметр переднього підшипника шпинделя, мм 90
Маса, кг 2940
Максимальне навантаження на стіл, кг 500
Потужність двигуна подачі, кВт 1,5
Потужність насоса охолодження, кВт 0,125
Конус шпинделя ISO 50
Швидкість потоку охолоджувальної рідини, л/хв. 22
Потужність двигуна, кВт 7,5
Відстань від шпинделя до столу (вісь Z), мм 30-440
Діапазон швидкостей подачі столу по осі X, мм/хв. 23,5-1180
Переміщення по осі X (ручний/механічний), мм 700/680
Частота обертання шпинделя, об/хв 30-1500 (18 швидкостей)
Діапазон швидкостей подачі столу по осі Y, мм/хв. 23,5-1180
Переміщення по осі Y (ручний/механічний), мм 255/240
Діапазон швидкостей подачі столу по осі Z, мм/хв. 8-394
Переміщення по осі Z (ручний/механічний), мм 410/390
Відстань від осі шпинделя до консолі, мм 155

Опис

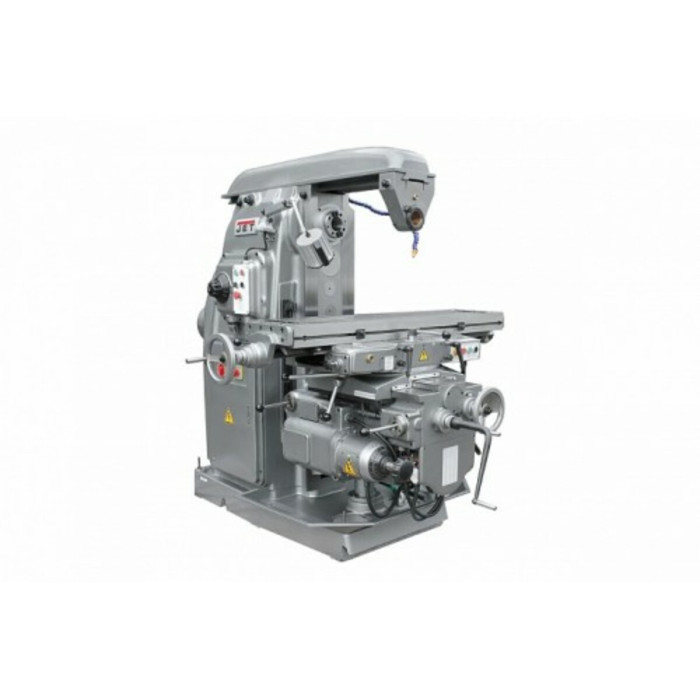

Горизонтально-фрезерний верстат JET JHM-1253 має горизонтальне розташування осі шпинделя, де головний рух - обертальний рух шпинделя з фрезою, рух подачі - переміщення стола в поздовжньому, поперечному і вертикальному напрямках, допоміжний рух - прискорене переміщення столу в тих же напрямках.

Верстат JET JHM-1253 має консольну конструкцію для підйому столу у вертикальному напрямку та призначений для обробки площин, уступів, фрезерування канавок та пазів різних видів, за допомогою циліндричних, кутових, кінцевих, фасонних, сферичних фрез.
За типом оброблюваних заготовок призначений для обробки циліндричних, дискових та фасонних конструкцій, а також профілів різного перерізу зі сталі, чавуну, кольорових металів та їх сплавів.

Модель JET JHM-1253 може використовуватися як у одиничному виробництві у невеликих майстернях, на ремонтно-механічних та інструментальних ділянках, так і на великих промислових підприємствах у серійному виробництві деталей з використанням функцій автоматичних та напівавтоматичних циклів.

Конус горизонтального шпинделя має посадку ISO-50.

Хобот з підтримуючою сережкою має можливість переміщення горизонтальними напрямними ковзання типу «Ластівчин хвіст» з можливістю встановлення горизонтальних оправок різної довжини.

Висока жорсткість та посилена конструкція дозволяють обробляти деталі вагою до 500 кг з високою точністю та продуктивністю, цьому сприяють прискорені переміщення робочого столу у поперечному, поздовжньому та вертикальному напрямку.

Для максимального виключення вібрацій при чорновому обробленні масивних заготовок на верстаті передбачена функція механічного затиску по осях, що надає додаткову жорсткість ударні навантаження, що виникають при обробці деталей.
Основні вузли виконані із високоміцних сплавів.

Робочий стіл має можливість повороту на кут 45° вліво та вправо. При встановленні його на певний кут і додатковому оснащенні ділильною головкою верстат може фрезерувати гвинтові поверхні.

Верстат обладнаний подачею СОЖ у зону обробки, світлодіодною лампою освітлення робочої зони та іншими корисними опціями.
