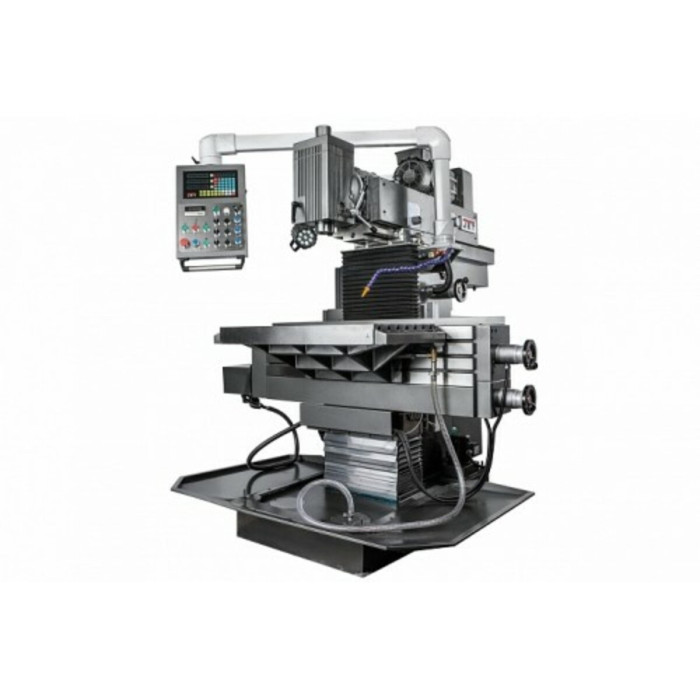

Фрезерний верстат по металу JET JUTM-1834 Servo DRO

Фрезерний верстат по металу JET JUTM-1834 Servo DRO

Робочі параметри

Частота обертання вертикального шпинделя, об/хв 40-440 440-2000
Відстань від вертикального шпинделя до колони, мм 175-625
Напруга, 400
Довжина, мм 1600
Відстань від вертикального шпинделя до столу, мм 75-525
Ширина, мм 1800 рік
Висота, мм 2000 рік
Розмір столу, мм 850 х 450
Маса, кг 1900 рік
Максимальне навантаження на стіл, кг 300
Довжина в упаковці, см 180
Крутний момент серводвигуна по осях X, Y, Z, Нм 10 / 10 / 15
Конус шпинделя ISO 40
Ширина в упаковці, см 200
Хід столу по осі X та Y, мм 600x450
Відстань від горизонтального шпинделя до столу, мм 170-620
Висота в упаковці, см 220
Хід пінолі шпинделя, мм 60
Хід столу по осі Z, мм 450
Маса в упаковці, кг 2000 рік
Потужність двигуна, кВт 5,5
Автоматична подача по осі Х, мм/хв. 10-1000
Автоматична подача по осі Y, мм/хв. 10-1000
Розмір горизонтального столу, мм 850x450
Автоматична подача осі Z, мм/хв 10-1000
Розмір вертикального столу, мм 1190x250
Прискорене переміщення столу, мм/хв. 1200
Ширина Т-подібного паза горизонтального столу, мм (7) 14x63
Ширина Т-подібного паза вертикального столу, мм (3) 14x63

Особливості:

Покриття Turcite-B по осях X, Y, Z зменшує коефіцієнт тертя та мінімізує знос напрямних
Плавні налаштування подачі та швидка подача по осях X, Y, Z за допомогою серводвигунів
ШВП по осях X, Y, Z мінімізують люфт
Оптимальні регулювання швидкості шпинделя та подачі дозволяють економічну обробку різних матеріалів
Змінне регулювання швидкості за допомогою перетворювача частоти з оптимальним моментом, що крутить, і майже постійною швидкістю при великих навантаженнях.
Електронні маховики для ручного переміщення по всіх осях входять до стандартної комплектації
Потужна та важка конструкція станини для виключення вібрації
Автоматична система централізованого мастила для направляючих входить до стандартної комплектації
Поворотная головка для горизонтального фрезерования
Зубчасті колеса у масляній ванні забезпечують безперебійну роботу редукторів.

Опис

Широкоуніверсальний фрезерний верстат JET JUTM-1834 Servo DRO – потужний та продуктивний верстат у лінійці обладнання компанії.
Він задовольнить вимогам найвибагливішого замовника та розрахований на важкі умови експлуатації та тривалі навантаження.
Верстат призначений для різних видів фрезерної обробки, свердління, розточування та інших операцій у будь-якому координатному напрямку і може досягти високої точності.
Має горизонтальний та вертикальний робочі столи, що суттєво розширює коло завдань та операцій при виробництві оснастки, інструментів, пристроїв, прес-форм та інших деталей складних форм, дрібними серіями на механообробних, інструментальних та ремонтно-механічних ділянках.

Станина верстата має потужну і важку конструкцію станини для виключення вібрації. Двигун головного приводу потужністю 5,5 кВт має безступінчасте регулювання частоти обертання в двох діапазонах від 40 до 440 об/хв і від 440 до 2000 об/хв.

Система переміщень організована за допомогою сервоприводів і ШВП по кожній осі X, Y, Z, що підвищує швидкість і точність обробки.
Серводвигуни дозволяють здійснювати плавне регулювання швидкості за допомогою перетворювача частоти, з оптимальним моментом, що крутить, і майже постійною швидкістю при великих навантаженнях.

Оптимальні регулювання швидкості шпинделя та подачі дозволяють економічно та якісно обробляти заготовки з різних матеріалів.

Напрямні ковзання мають покриття Turcite-B по осях X, Y, Z, яке зменшує коефіцієнт тертя та мінімізує знос напрямних.

Для легкого та зручного ручного переміщення столу верстат оснащений електронними маховиками по осях X та Y.

Пристрій цифрової індикації (УЦІ) встановлений на JUTM-1834 Servo DRO дозволяє підвищити точність роботи та знизити можливість шлюбу.
Верстат обладнаний системою централізованого мастила, подачею СОЖ у зону обробки, світлодіодною лампою освітлення робочої зони та іншими корисними опціями.
