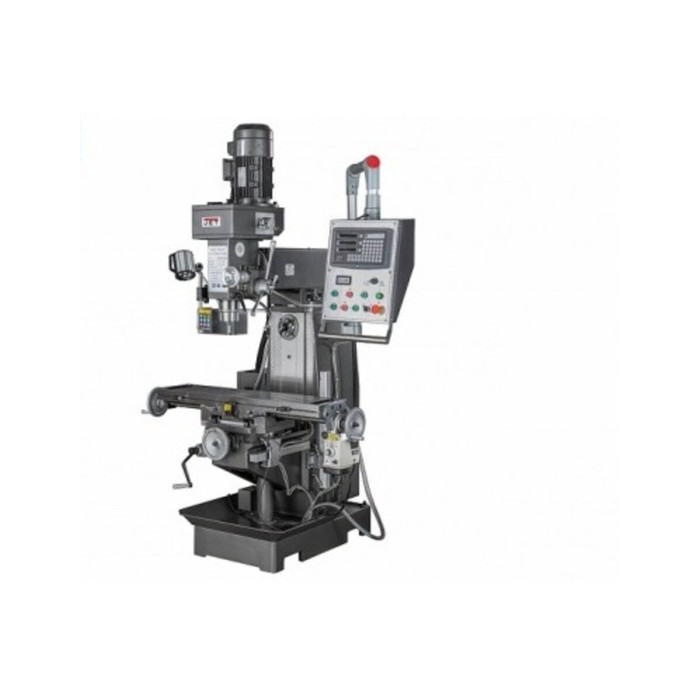

Фрезерно-свердлильний універсальний верстат по металу JET JMD-939GHV DRO

Фрезерно-свердлильний верстат по металу JET JMD-939GHV DRO

Робочі параметри

Поворот консолі фрезерної головки у горизонтальній площині, гр ±360⁰
Максимальний діаметр кінцевої фрези, мм 20
Частота обертання вертикального шпинделя, об/хв 100-600 / 350-2000
Відстань від вертикального шпинделя до колони, мм 250-650
Потужність двигуна горизонтального шпинделя, кВт 1,5
Напруга, 400
Довжина, мм 1340
Розміри стільця по осях X та Y, мм 1000x240
Відстань від вертикального шпинделя до столу, мм 70-370
Ширина, мм 1140
Діапазон повороту столу, град ±30⁰
Висота, мм 2250
Частота обертання горизонтального шпинделя, об/хв 60-1350
Маса, кг 880
Максимальне навантаження на стіл, кг 150
Довжина в упаковці, см 144
Конус шпинделя ISO 40 (DIN 2080), ISO 40 (DIN2080)
Ширина в упаковці, см 120
Хід столу по осі X та Y, мм 585 х 185
Відстань від горизонтального шпинделя до столу, мм 20-320
Висота в упаковці, см 230
Хід пінолі шпинделя, мм 120
Маса в упаковці, кг 960
Максимальний діаметр свердління сталь, мм 30
Потужність двигуна вертикального шпинделя, кВт 2,2
Максимальний діаметр торцевої фрези, мм 63
Ширина Т-подібного паза основи, мм (3) 14
Діапазон нахилу фрезерної головки, град ±90⁰

Опис

Завдяки своїм унікальним можливостям, багатою комплектацією та конкурентоспроможною ціною JMD-939GHV DRO цікавий широкому колу споживачів.
Верстат може з однаковою ефективністю застосовуватися промисловими підприємствами різного рівня, профільними та багатопрофільними майстернями, конструкторськими установами, дослідницькими інститутами тощо.

На верстаті JMD-939GHV DRO можна виконувати свердління отворів до діаметра 30 мм і фрезерувати кінцевими фрезами до діаметра 20 мм.
На верстаті встановлені вертикальний та горизонтальний шпинделі зі швидкостями обертання 100-2000/60-1350 об/хв відповідно.
Відстань між вертикальним шпинделем і столом від 70 до 370 мм, вертикальним шпинделем і поверхнею колони від 250 до 650 мм; горизонтальний шпиндель-стіл – від 20 до 320мм.
Вибір швидкостей вертикального шпинделя здійснюється за допомогою безступінчастого регулювання частоти обертання шпинделя з її індикацією на пульті керування.
Швидкість обертання горизонтального шпинделя змінюється за допомогою клинопасових передач.

Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90° і повороту консолі на 360° у горизонтальній площині.

Горизонтальний та вертикальний шпинделі мають функцію реверсу.

Для підвищення точності та швидкості обробки широкоуніверсальним верстатом JMD-939GHV DRO оснащений Пристроєм цифрової індикації (УЦІ), пристроєм автоподачі по осі X та система подачі СОЖ, а також має лампу освітлення робочої зони та ряд інших корисних опцій.
