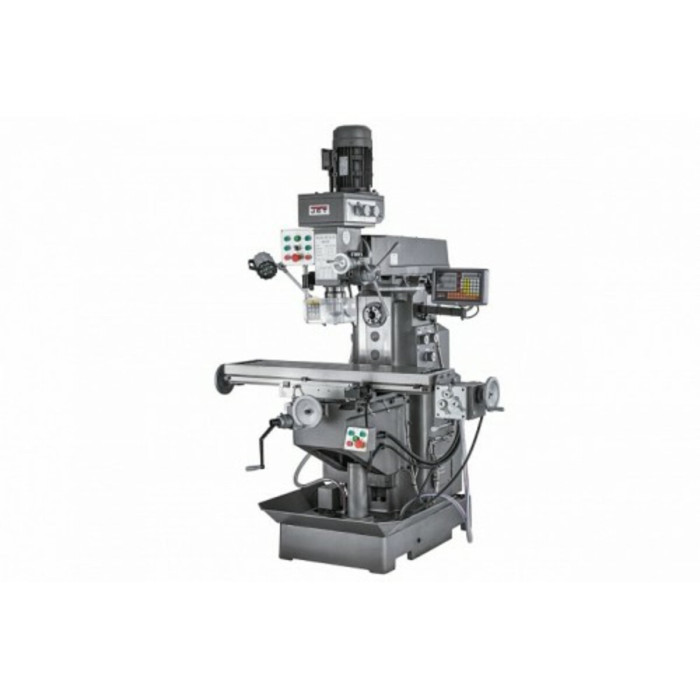

Фрезерно-свердлильний верстат по металу JET JMD-1144GHV DRO

Фрезерно-свердлильний верстат по металу JET JMD-1144GHV DRO

Робочі параметри

Поворот консолі фрезерної головки у горизонтальній площині, гр ±360⁰
Максимальний діаметр кінцевої фрези, мм 63
Частота обертання вертикального шпинделя, об/хв 115-1750
Конус вертикального шпинделя ISO 40 (DIN 2080)
Відстань від вертикального шпинделя до колони, мм 200-650
Потужність двигуна горизонтального шпинделя, кВт 2,2
Напруга, 400
Довжина, мм 1600
Розміри стільця по осях X та Y, мм 1120x280
Відстань від вертикального шпинделя до столу, мм 70-420
Кількість подач осі X, шт. 8
Ширина, мм 1500
Висота, мм 2200
Частота обертання горизонтального шпинделя, об/хв 40-1300
Маса, кг 1300
Максимальне навантаження на стіл, кг 150
Кількість швидкостей горизонтального шпинделя, шт 12
Довжина в упаковці, см 160
Ширина Т-подібного паза, мм (5) 14
Конус горизонтального шпинделя ISO 40 (DIN2080)
Ширина в упаковці, см 145
Хід столу по осі X та Y, мм 600x270
Відстань від горизонтального шпинделя до столу, мм 15-365
Висота в упаковці, см 225
Хід пінолі шпинделя, мм 120
Маса в упаковці, кг 1400
Автоматична подача по осі Х, мм/хв. 16-380
Максимальний діаметр свердління сталь, мм 30
Потужність двигуна вертикального шпинделя, кВт 1,5
Максимальний діаметр торцевої фрези, мм 20
Кількість швидкостей вертикального шпинделя, шт 8
Діапазон нахилу фрезерної головки, град ±90⁰

Опис

Широкоуніверсальний консольно-фрезерний верстат JET JMD-1144GHV DRO, завдяки своїм унікальним можливостям, багатій комплектації та конкурентоспроможній ціні, цікавий широкому колу споживачів.
Це більш просунута модель у порівнянні з моделями JMD-939

Верстат може з однаковою ефективністю застосовуватися промисловими підприємствами різного рівня, профільними та багатопрофільними майстернями, конструкторськими установами, дослідницькими інститутами тощо.

На верстаті JET JMD-1144GHV DRO можна виконувати свердління отворів до діаметра 30 мм і фрезерувати кінцевими фрезами до діаметра 20 мм.
На верстаті встановлені вертикальний шпиндель потужністю 1,5 кВт і горизонтальний шпиндель 2,2 кВт зі швидкостями обертання в діапазонах 115-1750 і 40-1300 об/хв відповідно.
Відстань між вертикальним шпинделем і столом від 70 до 420 мм, вертикальним шпинделем до колони від 200 до 650 мм; горизонтальний шпиндель-стіл – від 15 до 365мм.
Вибір швидкостей вертикального шпинделя здійснюється за допомогою 8-ступінчастої коробки швидкостей і має встановлені швидкості: 115, 230, 290, 360, 580, 720, 875, 1750 об/хв.

Швидкість обертання горизонтального шпинделя змінюється за допомогою 12-ступінчастої коробки швидкостей з наступними значеннями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/хв.

Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90° і повороту консолі на 360° у горизонтальній площині.

Горизонтальний та вертикальний шпинделі мають функцію реверсу.

Робочий стіл верстата має розмір 1120х280 мм, хід столу по осях Х та Y – 600х270мм. Для здійснення автоматичної подачі столу по осі X верстат оснащений коробкою швидкостей з 8-ма швидкостями: 16, 26, 45, 67, 100, 150, 255, 380 мм/хв.

Для підвищення точності та швидкості обробки широкоуніверсальним верстатом JET JMD-1144GHV DRO оснащений Пристроєм цифрової індикації (УЦІ), по 3 осях, ціна розподілу 0,005 мм, похибка ± 1 знак, а також системою подачі СОЖ, має лампу освітлення робочої зони та ряд інших корисних опцій.
