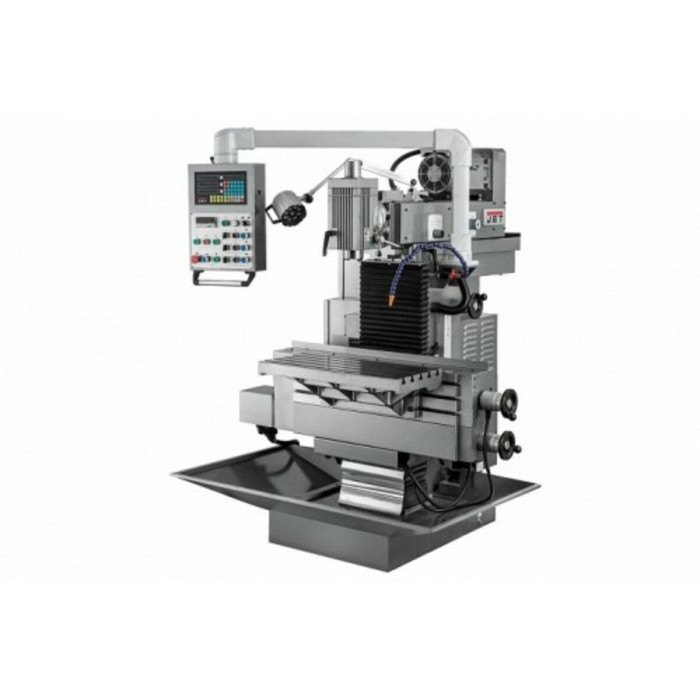

Фрезерный станок по металлу JET JUTM-1230 Servo DRO

Фрезерный станок по металлу JET JUTM-1230 Servo DRO

Рабочие параметры
Расстояние от вертикального шпинделя до колонны, мм 180-485
Напряжение, 400
Длина, мм 1560 год
Ширина, мм 1780 год
Высота, мм 1930 год
Размер стола, мм 750 x 320
Масса, кг 1550
Максимальная нагрузка на стол, кг 160
Длина в упаковке, см 156
Крутящий момент серводвигателя по осям X, Y, Z, Нм 7,7/7,7/10
Конус шпинделя ISO 40
Ширина в упаковке, см 178
Ход стола по оси X и Y, мм 405x305
Расстояние от горизонтального шпинделя до стола, мм 145-545
Высота в упаковке, см 193
Ход пиноли шпинделя, мм 60
Ход стола по оси Z, мм 400
Масса в упаковке, кг 1550
Мощность двигателя, кВт 3,7
Автоматическая подача по оси Х, мм/мин. 10-1000
Автоматическая подача по оси Y, мм/мин. 10-1000
Размер горизонтального стола, мм 750x320
Автоматическая подача оси Z, мм/мин 10-1000
Размер вертикального стола, мм 890x225
Частота вращения шпинделя, об/мин 40-440, 440-2000
Ускоренное перемещение стола, мм/мин. 1200
Ширина Т-образного паза горизонтального стола, мм (5) 14x63
Ширина Т-образного паза вертикального стола, мм (3) 14x63

Описание
Широкоуниверсальный фрезерный станок JET JUTM-1230 Servo DRO – мощный и производительный станок в линейке оборудования компании.
Он удовлетворит требованиям требовательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки.
Станок предназначен для различных видов фрезерной обработки, сверления, расточки и других операций в любом координатном направлении и может добиться высокой точности.
Имеет горизонтальный и вертикальный рабочие столы, что существенно расширяет круг задач и операций при производстве оснастки, инструментов, устройств, пресс-форм и других деталей сложных форм, мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.

Станина станка имеет мощную и тяжелую конструкцию станины для исключения вибрации. Двигатель главного привода мощностью 3,7 кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин.

Система перемещений организована с помощью сервоприводов и ШВП по каждой оси X, Y, Z, что увеличивает скорость и точность обработки.
Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты, с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.

Оптимальная регулировка скорости шпинделя и подачи позволяет экономично и качественно обрабатывать заготовки из различных материалов.

Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих.

Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y.

Устройство цифровой индикации (УЦИ), установленное на JUTM-1230 Servo DRO, позволяет повысить точность работы и снизить возможность брака.
Станок оснащен системой централизованной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
