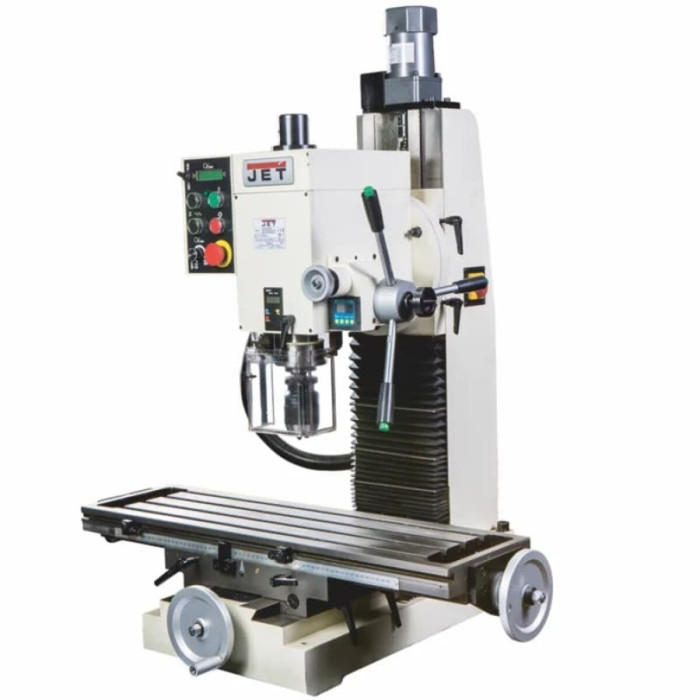

Фрезерно-сверлильный станок по металлу JET JMD-X4L

Фрезерно-сверлильный станок по металлу JET JMD-X4L.
Характеристики:

Максимальный диаметр сверления (сталь), мм 30
Максимальный диаметр сверления (чугун), мм 32
Максимальный диаметр торцевой фрезы, мм 55
Максимальный диаметр концевой фрезы, мм 40
Максимальный диаметр нарезаемой резьбы, мм M16
Сверлильный патрон 1–13
Частота вращения вертикального шпинделя, об/мин 100–1600
Количество скоростей вертикального шпинделя плавная регулировка
Ход пиноли шпинделя, мм 85
Диаметр пиноли, мм 65
Шомпол М12
Конус вертикального шпинделя МК-4
Диапазон поворота вертикальной головы +45°/-50°
Расстояние от вертикального шпинделя до стола, мм 415
Расстояние от вертикального шпинделя до стойки, мм 290
Размер стола по осям X и Y, мм 820 × 240
Ход стола по оси X и Y, мм 450 × 250
Ход головы по оси Z, мм 330
Ширина Т-образного паза стола, мм 14
Расстояние между пазами, мм 55
Количество Т-образных пазов 4
Тип двигателя бесколлекторный
Мощность вертикального двигателя, кВт 1,5
Напряжение, 230
Диапазон наклона головки 50° влево, 45° вправо
Вылет шпинделя, мм 290
Страна производитель Китай
Габариты (Д×Ш×В), мм 950×870×1200
Масса, кг 330
Масса в упаковке, кг 360

Комплектация

Шомпол M12
Защитный экран с конечным выключателем
Патрон сверлильный 1-13 мм с оправкой (B18)
Цифровой угломер
Индикация вылета шпинделя пиноли
Привод оси Z

Особенности:

чугунная станина и стойка;
функция реверса двигателя;
возможность нарезки резьбы;
рабочий стол большой площади;
наличие второго двигателя для перемещения головы по оси Z;
механизм поворота шпиндельной головы влево на 500 и вправо на 450;
наличие в конструкции цифрового угломера поворота головы;
цифровой контроль над значениями вылета пиноли шпинделя;
механизм микроподачи шпинделя;
защитные кожухи на направляющих;
светодиодная лампа освещения в комплекте.

Описание:

Модель сверлильно-фрезерного станка JMD-X4L является типом станочного выпускаемого компанией JET оборудования с расширенными технологическими функциями и дополнительными опциями.
Станок рассчитан на работу в промышленном производстве для серийной обработки заготовок. Оборудование имеет ряд отличительных черт, позволяющих выполнять значительный спектр фрезерных и сверлильных работ.
Наличие в электродвигателе реверсного хода позволяет выполнять операции по нарезке резьбы размером М16, с высокой точностью и производительностью.
На станке можно производить сверлильные работы с режущим инструментом максимального диаметра 30 мм. Фрезерные работы производятся с торцевой фрезой, допустимый диаметр которой составляет 55 мм.
Шпиндель станка вращается в обе стороны. Шпиндельная голова имеет функцию поворота влево на 500, справа на 450, передвигается по оси Z, обеспечивая широкие технологические возможности обработки.
Шпиндель станка имеет конус МК-4.

Модель имеет крепкую конструкцию, изготовленную из литого чугуна. Оборудование устанавливается на тумбу или монтируется на специальный станок.
Для повышения точности обработки станок JMD-X4L оснащен механизмом микроподачи шпинделя.
Цифровая индикация позволяет контролировать ход шпинделя пиноли. Поворот фрезерной головы фиксируется с помощью цифрового угломера, установленного на станке.

Моторная группа станка представлена двумя электродвигателями. Питание обеспечивается подключением к сети напряжением 380 В. Главный электродвигатель мощностью 1,5 кВт приводит в движение шпиндель станка.
Диапазон частоты вращения шпинделя составляет 100-1600 об/мин. Основной двигатель имеет функцию реверса. Переключение направления работы двигателя производится с помощью кнопки, установленной на штурвале.
Второй, меньший по мощности электродвигатель, двигает голову станка, обеспечивая быстрое и легкое перемещение по оси Z.

Станок имеет рабочий стол большой площади, оборудован Т-образными пазами шириной 14 мм. Направляющие станки защищены специальными кожухами.
Вес оборудования в укомплектованном состоянии – 330 кг.
