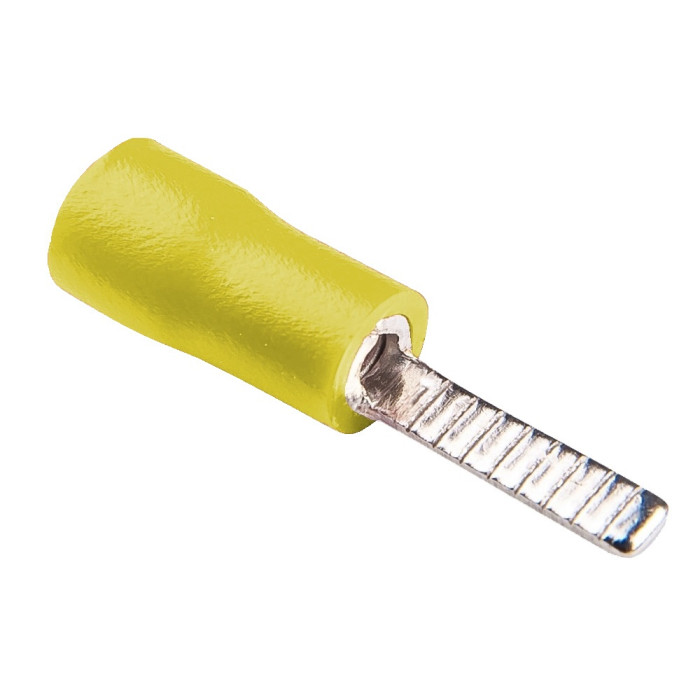

Наконечник штирьовий плоский з ізоляцією DBV 5.5-18

Тип наконечника: штировий (штифтовий) плоский з ізоляцією.Призначення: для окінцювання багатодротяних мідних провідників і їх приєднання до електротехнічним пристроїв з контактними групами, обладнаними притискними пластинами.НЕ рекомендується застосовувати штирові плоскі наконечники в контактних групах пристроїв, в яких фіксація наконечника здійснюється за рахунок його притискання торцевою поверхнею гвинта, а не притискною пластиною.Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.Метод монтажу: обпресовування (обтискається тільки хвостовий фланець наконечника).Температура експлуатації: від -40 до +80 С°.Напруга номінальна: 400В.Кожен штировий наконечник DBV розрахований на діапазон перерізів проводів (див. в таблиці), що дозволяє використовувати менше номіналів наконечників для окінцювання провідників всіх перерізів від 0,5 до 6 мм?.Штифтові наконечники плоскі мають контактну частину в формі довгої прямокутної площинки, яка при фіксації в контактній групі з притискними пластинами, збільшує площу контакту.Ізольований наконечник DBV має колір ізоляції згідно міжнародної системи кольорового маркування діапазонів номінальних перерізів провідників. Кожен діапазон позначається своїм кольором (див. в таблиці).Металева частина наконечника має покриття (зовні і всередині) для захисту від процесів окислення наконечника і жил проводу після обпресування.Пластикові фланці наконечників виготовлені з досить міцного і пластичного матеріалу. Обпресовування проводиться поверх пластикового фланця, який при цьому деформується, але зберігає свою цілісність і міцно тримається на наконечнику.Металева частина, виготовлена ??з латуні, забезпечує наконечнику більшу стійкість до згинання.
