Циркулярная пила JETJPS-10CS-T 400V, 2,5 кВт, раб. зона – 535х610 мм, Ø= 254/30 мм. 0-45°(2m)

Циркулярная пила JETJPS-10CS-T

Характеристики
Напряжение, 400
Потребляемая (исходная) мощность, кВт 2,5 (1,9) кВт
Частота вращения пильного диска на холостом ходу, об/мин 4000 об/мин
Наружный (посадочный) диаметр пильного диска, мм 254 (30) мм
Наружный (посадочный) диаметр диска Dado, мм 200 (15,88) мм
Угол наклона пильного диска 0-45 °
Максимальная глубина пропила под углом 0 и 45, мм 80 и 54 мм. Размеры рабочего стола (ДхШ), мм 685х508 мм
Расширение рабочего стола слева (ДхШ), мм 685х305 мм. Расширение рабочего стола справа (ДхШ), мм 685х305 мм
Максимальная ширина заготовки при пилении с параллельным упором слева, мм 305 мм. Максимальная ширина заготовки при пилении с параллельным упором 915 мм. Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1700
Ширина, мм 985
Высота, мм 975
Масса, кг 127
Длина в упаковке, см 103
Ширина в упаковке, см 76
Высота в упаковке, см 109
Масса в упаковке, кг 153

Комплектация
Пильный диск Z40
Параллельный упор с направляющей
Расширители рабочего стола слева и справа из чугунного литья
Подвижный угловой упор с направляющей вдоль Т-образного паза

Особенности

Система отключения при перегрузке
Возможность установки пазового диска Dado
Механизм блокировки вала для облегчения замены пильного диска
Пильный модуль из чугунного литья
Регулировка положения расклинивающего ножа
Регулировка наклона пильного диска
Регулировка глубины пропила
Рабочий стол из чугунного литья
Съемный расширитель рабочего стола из чугунного литья
Съемный расширитель рабочего стола из чугунного литья
Регулируемый параллельный упор с эксцентриковым зажимом
Подвижный угловой упор с направляющей вдоль Т-образного паза
2 колеса для облегчения транспортировки

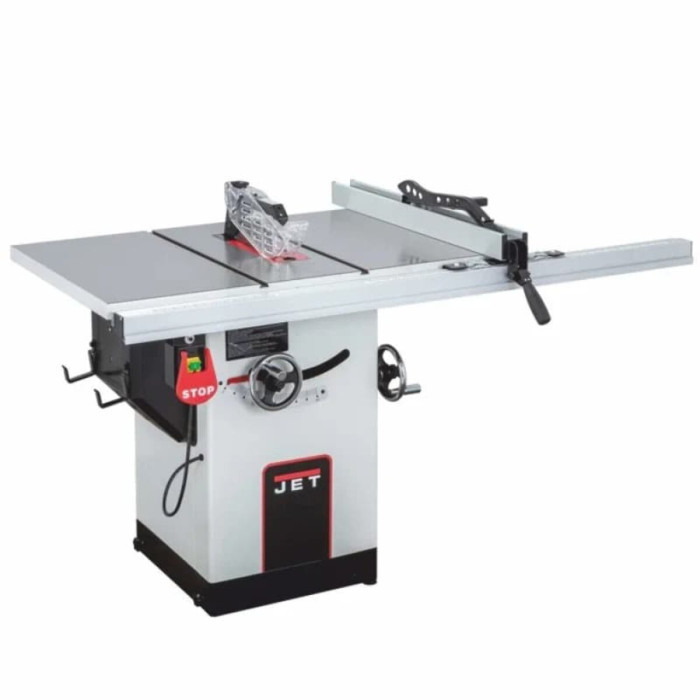

JPS-10CS-T (400 В) – профессиональная циркулярная пилка с диском 254 мм и чугунным рабочим столом. Модель является улучшенной модификацией хорошо известной JPS-10TSL и имеет ряд важных конструктивных особенностей.

Предусмотрена установка пазовых дисков Dado с посадкой 5/8 дюйма.
Никакого переоборудования при этом не требуется: съемный вкладыш фиксируется отпирающимся вручную замком, расклинивающий нож снимается, ставится и регулируется с верхней стороны стола так же, без использования вспомогательного инструмента.
Имеется кнопка блокировки вала, расположенная под вставкой. Посадка оснастки стала более надежной: на шпинделе сделаны лиски, а на фланце профиль в ответ, препятствующий прокрутке под погрузкой и самозатягиванию гайки с чрезмерным усилием.

Параллельный упор с эксцентриковой фиксацией на алюминиевом профиле. Для углового упора в столе сделаны Т-образные пазы слева и справа от диска.
Сам он имеет мощный направляющий профиль с расклинивающими винтами, позволяющими выбирать зазор для изменения плотности посадки в пазу.

Привод диска от двигателя производится одноступенчатой передачей сравнительно небольшим ремнем по длине. Пильный модуль, изготовленный из чугуна, перемещается при регулировке высоты распила вместе с двигателем как одно целое.
Снизу диска на модуле установлен пылесборный кожух, подключенный гибким шлангом к подсоединительному патрубку системы аспирации. Наружный штуцер 100 мм на корпусе сочетает отвод опилок от диска и из внутренней полости кабинета.

Для облегчения перемещений мастерской предусмотрено два колеса с фиксацией. Это позволяет, не прикладывая больших физических усилий, поднять станок за направляющие и перекатывать на нужное место.

Внешний дизайн хорошо проработан: для всех часто используемых вещей (параллельный и угловой упоры, защитный кожух, нож, расклинивающий ключ, для фланца) предусмотрены кронштейны.
