Стрічкопильний верстат по металу JET HBS-1319V

Стрічкопильний верстат по металу JET HBS-1319V

Робочі параметри

Розміри стрічкового полотна 27 х 0,9 х 3810 мм
Різання під кутом 0°/+45°
Швидкість руху полотна, м/хв 30-105
Напруга, 400
Довжина, мм 2030
Ширина, мм 750
Ширина стрічкового полотна, мм 27
Висота, мм 1280
Маса, кг 450
Довжина в упаковці, см 208,3
Ширина в упаковці, см 83,8
Висота в упаковці, см 142,2
Маса в упаковці, кг 490
Потужність двигуна, кВт 2,2
Макс. Ø обробки при 90 º Ø330 мм
Зона обробки при 90 ° Ø330 мм, □305 мм, □127x483 мм
Зона обробки при + 45 ° праворуч Ø305 мм, □280 мм, □229x305 мм

Опис

Особливості:
Конструкція американського типу з поворотними губками лещат
Промислова стрічкова пилка для серійного виробництва з максимальним завантаженням
Наявність системи гідророзвантаження з плавним регулюванням швидкості опускання пильної рами на пульті управління для оптимального режиму різання
Плавне регулювання швидкості руху полотна варіатором дозволяє підібрати потрібний режим пиляння та підвищити якість виробленої деталі.
Пиляння заготовок під різними кутами здійснюється за рахунок повороту губок лещат в діапазоні від 0 ° до 45 °. З заднього боку лещат розташовується шкала, що легко читається, для виставлення на необхідний кут
Регульована напрямна зі зручною лінійкою, блоками підшипників та твердосплавними сухарями для стабільного перпендикулярного різання
заготовок різного перерізу
Автоматичне відключення після закінчення наскрізного розпилу за допомогою кінцевого вимикача
Зручний пульт керування розміщений на консолі

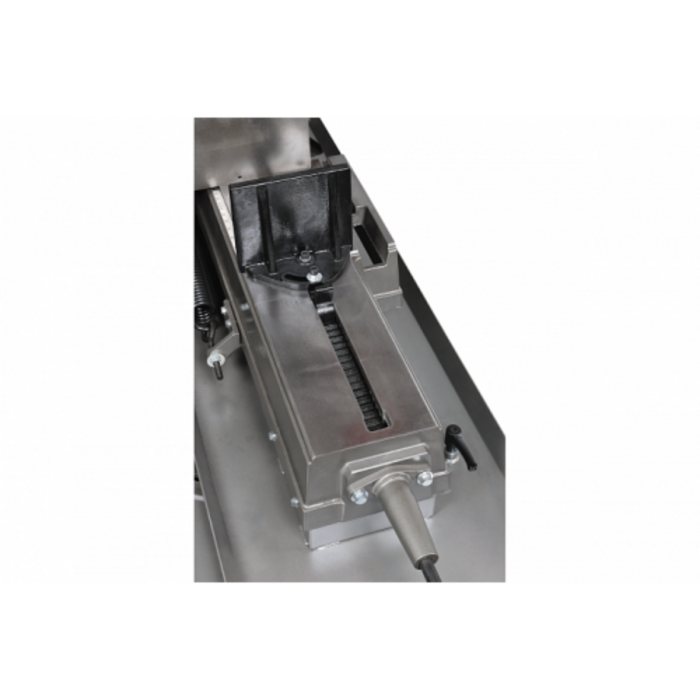

Чавунні лещата з великими та потужними поворотними губками надійно фіксують і не ушкоджують заготівлю
Губка лещат, що швидко переставляється, для переналаштування на заготівлю з іншими розмірами
Регульований кінцевий наголос дозволяє швидко виставити заготовку на необхідну довжину пиляння для отримання партії деталей однакової довжини.
Система подачі СОЖ – 2-точкова, через напрямні блоки
Кордщітка для очищення стрічкового полотна від стружки
Датчики пасивної безпеки не дозволять увімкнути верстат при відкритому кожусі.

Стрічковопильний верстат HBS-1319V є традиційною моделлю промислового обладнання, що застосовується для серійного виробництва. Модель має конструкцію американського типу. Тяжка лита консоль і великі механічні лещата дозволяють виконувати пиляння металевих заготовок великого діаметру. Пиляння під прямим кутом допускає максимальний діаметр заготовки 330 мм. Під кутом 45 0 верстат здатний здійснювати розпил заготовок діаметром 305 мм. Особливість конструкції верстата HBS-1319V полягає у можливостях здійснювати розпилювання прямокутних заготовок. Переріз оброблюваної заготовки становить 127х483 мм.
Процес встановлення заготовок під потрібним кутом здійснюється за рахунок наявних механічних лещат, обладнаних поворотними губками. Підйом та опускання важкої пильної рами здійснюється за рахунок функціонування системи гідророзвантаження. За допомогою гідроциліндра можна здійснити регулювання швидкості опускання консолі. Необхідне притискне зусилля рами на оброблювану заготовку здійснюється за рахунок ваги консолі.
Моторна група складається з потужного електродвигуна - 2,2 кВт, що забезпечує стабільну роботу стрічкового верстата у різних швидкісних режимах.
Плавне регулювання швидкості руху полотна варіатором у межах від 30 до 105 м/хв дозволяє підібрати потрібний режим пиляння для практично будь-якого матеріалу та отримати найвищу якість та максимальну продуктивність.
Модель HBS-1319V має керовані напрямні, що дозволяють здійснити регулювання проходу стрічкового полотна в залежності від форми заготівлі та її діаметра. Наявність напрямних запобігає виникненню вібрації полотна, відходу полотна убік. Напрямні блоки здійснюють позиціонування полотна безпосередньо під прямим кутом до поверхні заготовки, що обробляється. Максимальна стійкість стрічкового полотна забезпечується подачею СОЖ у зону різання.
Стрічковопильний верстат обладнаний піддоном для збору стружки та відпрацьованої рідини. Вага верстата у повному спорядженні складає 450 кг.
