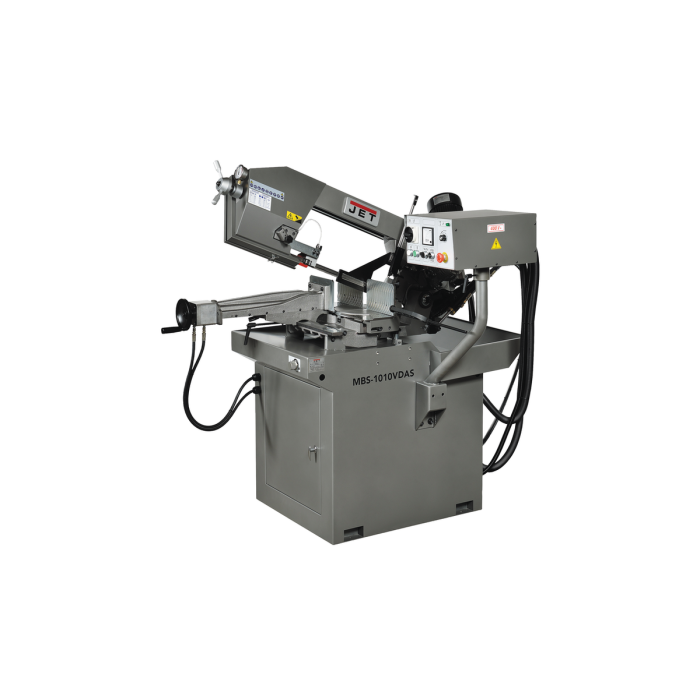

Стрічкопильний верстат по металу JET MBS-1010VDAS

Розміри стрічкового полотна 27 х 0,9 х 2455 мм
Швидкість руху полотна, м/хв 35, 70
Напруга, В 400
Довжина, мм 1500
Різання під кутом (Діапазон повороту пильної рами) 0°/+60°
Ширина, мм 1000
Ширина стрічкового полотна, мм 27
Висота, мм 1750 рік
Діаметр шківів, мм 295 мм
маса, кг 220
Висота робочого столу, мм 980
Довжина в упаковці, см 134
Ширина в упаковці, см 82
Висота в упаковці, см 105
Маса в упаковці, кг 286
Потужність двигуна, кВт 1,1
Макс. Ø обробки при 90 º Ø225 мм
Зона обробки при 90 ° Ø225 мм, □200 мм, □240х160 мм
Зона обробки при + 45 ° праворуч Ø160 мм, □140 мм, □155x115 мм
Зона обробки при + 60 ° праворуч Ø 90 мм, □90 мм


особливості:
модель європейського типу;
система гідророзвантаження;
варіативна зміна швидкості руху полотна за рахунок зміни кількості полюсів;
діапазон повороту консолі вправо 0-60 0;
швидкозатискні механічні лещата;
наявність тензометра;
система подачі СОЖ.
Стрічковопильний верстат MBS-910CS є традиційною моделлю верстатів європейського типу, призначених для промислового використання. Верстат розрахований на пиляння круглих металевих заготовок під прямим кутом максимально допустимого діаметра 225 мм. Особливості конструкції полягають у можливостях повороту пильної рами для обробки заготовок під різними кутами. Кут повороту пильної рами праворуч становить 60 0 . Максимальний діаметр заготовки для розпилу під кутом 450 становить 160мм, при встановленні консолі під кутом 600 – 90 мм. Верстат MBS-910CS обладнаний системою гідророзвантаження, за допомогою якої здійснюється опускання консолі. Підняття консолі забезпечується оператором за допомогою роботи пружини-компенсатора. Наявність гідроциліндра дозволяє регулювати швидкість подачі рами до зони різання.

Стрічковопильний верстат обладнаний швидкозатискними лещатами, використовуючи які можна досягти високої продуктивності робіт. Консоль верстата має напрямні, пересування яких дозволяє регулювати прохід стрічкового полотна, підвищити якість розпилу та обмежити уведення полотна убік. Напрямні оснащені підшипниками, що виконують функцію позиціонування стрічкового полотна у вертикальному положенні щодо оброблюваної заготовки. Верстат має тензометр, що фіксує силу натягу стрічкового полотна. Регулювання сили натягу здійснюється вручну.

Модель обладнана потужним електродвигуном – 1,1 кВт, що забезпечує варіативність пиляння заготовок необхідного режиму у 2-х швидкісному режимі – 35 та 70 м/хв. Перемикання швидкостей здійснюється шляхом зміни кількості полюсів на двигуні. Управління верстатом здійснюється через панель керування. Для екстреної зупинки верстата передбачено кнопку аварійного вимкнення. Верстат має систему подачі СОЖ, обладнаний зручною тумбою-підставкою, для збору стружки та відпрацьованої охолоджувальної рідини. Вага всього обладнання складає 220 кг.
