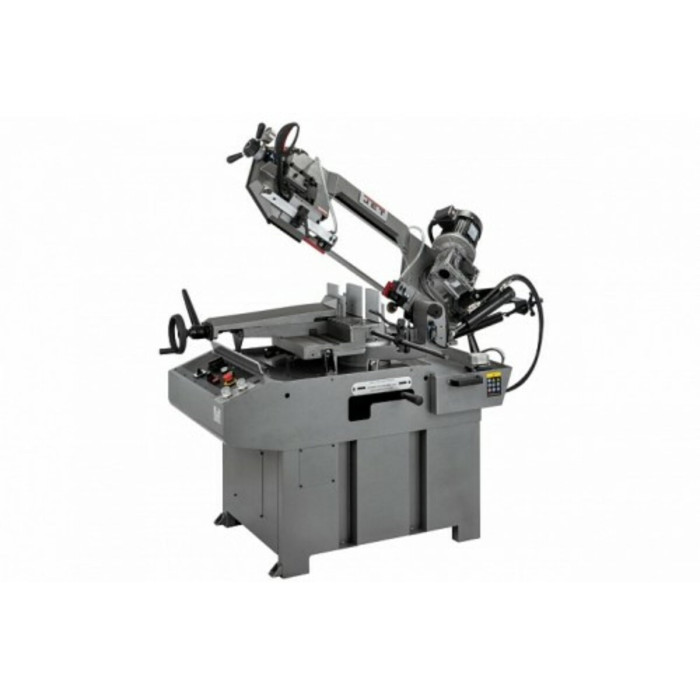

Стрічкопильний верстат по металу JET MBS-1011DAP

Стрічкопильний верстат по металу JET MBS-1011DAP

Робочі параметри
Розміри стрічкового полотна 27 х 0,9 х 2685 мм
Швидкість руху полотна, м/хв 72, 36
Напруга, 400
Довжина, мм 2000 рік
Різання під кутом (Діапазон повороту пильної рами) -45°/+60°
Ширина, мм 1390
Ширина стрічкового полотна, мм 27
Висота, мм 1900
Маса, кг 319
Довжина в упаковці, см 166
Ширина в упаковці, см 75
Висота в упаковці, см 111
Маса в упаковці, кг 355
Потужність двигуна, кВт 1,1
Макс. Ø обробки при 90 º Ø250 мм
Зона обробки при 90 ° Ø250 мм, □240 мм, □200х285 мм
Зона обробки при + 45 ° праворуч Ø200 мм, □180 мм, □140x180 мм
Зона обробки при - 45° вліво Ø150 мм, □140 мм, □90x150 мм
Зона обробки при + 60 ° праворуч Ø120 мм, □95 мм, □95x110 мм

Опис
Особливості:
конструкція верстата європейського типу;
робота з полотном завширшки 27 мм;
широкий діапазон обробки заготовок;
система гідророзвантаження;
система подачі СОЖ;
наявність тензометра контролю сили натягу полотна.
Модель MBS-1011DAP є стрічковопильним верстатом європейського типу, розрахованим на промислове застосування для пиляння заготовок суцільного перерізу та профілів.
Верстат обладнаний поворотною пиляльною рамою, здатною здійснювати поворот вліво на 45 °, рух вправо до 60 °. Максимально допустимий діаметр заготовки для пиляння під прямим кутом становить 250 мм.
При повороті консолі вправо на 450 допускається обробка деталей діаметром 200 мм, при повороті вліво на той же градус, допустимий діаметр заготовки – 150 мм. Устаткування виконує повний цикл технологічних операцій. Затискач губок лещат здійснюється вручну.
Стрічковопильний верстат має економічний електродвигун потужністю 1,1 кВт, який за допомогою редуктора надає руху шківи.
Дві швидкості руху полотна 36 м/хв та 72 м/хв, за рахунок зміни кількості полюсів для пиляння різних матеріалів.
Управління верстатом здійснюється з пульта керування. Сила натягу стрічкового полотна встановлюється вручну і визначається показаннями тензометра.
Полотно пильної рами верстата має напрямну, в якій встановлені підшипники та сухарики, що забезпечують пиляння під прямим кутом, запобігаючи відведенню полотна. Система подачі СОЖ покращує експлуатаційні характеристики стрічкового полотна. Верстат MBS-1011DAP має стійку підставку. Вага верстата 310 кг.
