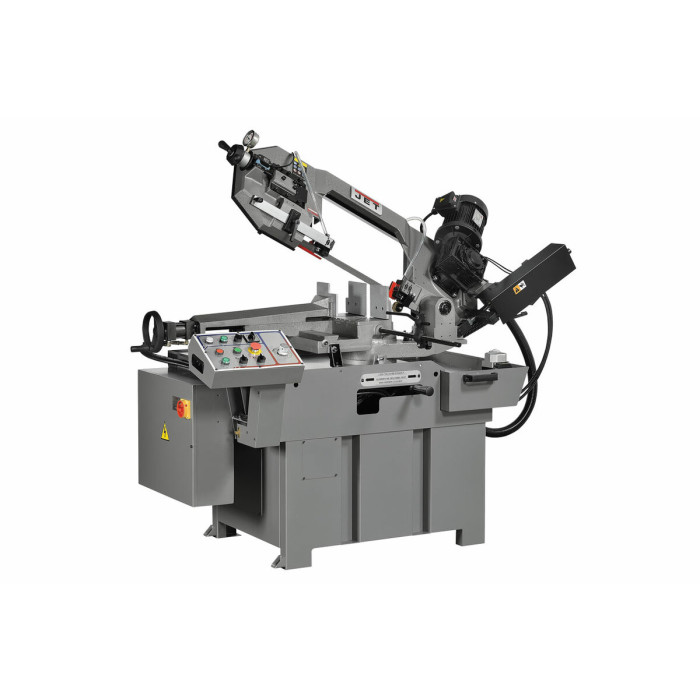

Стрічкопильний верстат по металу JET MBS-1011DASP

Стрічкопильний верстат по металу JET MBS-1011DASP

Характеристики
Напруга, 400
Потужність двигуна, кВт 1,1
Зона обробки при 90 ° Ø250 мм, □240 мм, □200х285 мм
Зона обробки при + 45 ° праворуч Ø200 мм, □180 мм, □140x180 мм
Зона обробки при - 45° вліво Ø150 мм, □140 мм, □90x150 мм
Зона обробки при + 60 ° праворуч Ø120 мм, 95 мм, 95x110 мм
Розміри стрічкового полотна, мм 27 х 0,9 х 2685 мм
Швидкість руху полотна, м/хв 36, 72
Висота столу, мм 910
Країна виробника Тайвань
Ширина стрічкового полотна, мм 27
Довжина, мм 2000
Ширина, мм 1390
Висота, мм 1900
Маса, кг 396
Довжина в упаковці, см 183
Ширина в упаковці, см 76
Висота в упаковці, см 166
Маса в упаковці, кг 445

Особливості:

Конструкція європейського типу з поворотною пиляльною рамою
Промислова пилка з напівавтоматичним режимом роботи
Гідравлічна система підйому та опускання пильної рами
Дві швидкості руху полотна за рахунок зміни кількості полюсів для пиляння різних матеріалів
Потужний двигун з надійним редуктором, що передає високий крутний момент, для промислової експлуатації та режимом роботи 24/7
Поворотна пильна рама в обидві сторони з широким діапазоном повороту від
-45° до +60° дозволяє збільшити кількість можливих варіантів обробки під час виробництва різних металоконструкцій
Регульована напрямна з твердосплавними блоками для стабільного перпендикулярного різання заготовок різного перерізу та збільшення ресурсу стрічкового полотна
Зручний тензометр для оптимального натягу полотна з датчиком аварійної зупинки під час обриву
Пильна рама автоматично піднімається гідравлічним приводом після закінчення пиляння і розтискаються губки лещат, залишається тільки пересунути заготовку і заново запустити напівавтоматичний режим пиляння.
Кінцеві обмежувачі підйому пиляльної рами, що настроюються, дозволяють скоротити холостий хід, тим самим значно підвищити продуктивність пиляння.
Виносна панель управління з поворотною консоллю
Гідравлічні лещата з широкими рифленими губками для швидкого та надійного затискання заготовки. Тиски легко переміщаються паралельно до заготівлі і дають можливість пиляти під різними кутами.
Вхідна роликова опора для полегшення встановлення та переміщення важких заготовок
Регульований кінцевий упор з лінійкою, що легко читається, для серійних робіт
Система подачі СОЖ через напрямні блоки
Кордщетка гарантує очищення полотна від великої стружки, яку не вимиє СОЖ
Знімний піддон для стружки з вбудованою помпою подачі СОЖ
Стрічковопильний верстат MBS-1011DASP являє собою напівавтоматичну модель верстатів європейського типу, призначених для промислового використання. Верстат розрахований на пиляння круглих металевих заготовок під прямим кутом максимально допустимого діаметра 250 мм.

Особливості конструкції полягають у можливостях повороту пиляльної рами в обидві сторони, для обробки заготовок під різними кутами. той самий градус, допустимий діаметр заготовки – 150 мм. Устаткування виконує повний цикл технологічних операцій.
Пильна рама автоматично піднімається гідравлічним приводом після закінчення пиляння і розтискаються губки лещат, залишається тільки пересунути заготовку та заново запустити напівавтоматичний режим пиляння.
Стрічковопильний верстат оснащений потужним двигуном в 1,1 кВт з надійним редуктором, що передає високий крутний момент, для промислової експлуатації та режимом роботи 24/7. Швидкість руху стрічкового полотна вибирається з двох встановлених швидкостей 36 і 72 м/хв для пиляння різних матеріалів.
Управління верстатом здійснюється через центральну панель керування. Сила натягу стрічкового полотна встановлюється вручну і визначається показаннями тензометра. Для екстреної зупинки верстата передбачена кнопка аварійного вимкнення та датчик обриву полотна.
Регульована напрямна з твердосплавними блоками дозволяє підвищити якість пиляння і досягти стабільного перпендикулярного різання заготовок різного перерізу та збільшити ресурс стрічкового полотна.
Стрічковопильний верстат обладнаний гідравлічними лещатами з широкими рифленими губками для швидкого та надійного затискання заготовки. Тиски легко переміщаються паралельно до заготівлі і дають можливість пиляти під різними кутами. Додатково встановлена вхідна роликова опора для полегшення встановлення та переміщення важких деталей. Регульований кінцевий упор з лінійкою, що легко читається, використовується при проведенні серійних робіт.
Верстат має 2-х точкову систему подачі СОЖ через блоки напрямних, що значно покращує експлуатаційні характеристики стрічкового полотна. Встановлена кордщетка гарантує очищення полотна від великої стружки, яку не вимиє СОЖ. Модель обладнана зручною тумбою-підставкою зі знімним піддоном, для збору стружки та відпрацьованої рідини, що охолоджує. Вага верстата 396 кг.
